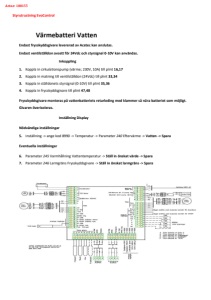

Inkoppling av vattenbatteri värme EvoControl

Styrutrustning EvoControl Värmebatteri Vatten Endast frysskyddsgivare levererad av Acetec kan anslutas. Endast ventilställdon avsett för 24Vdc och styrsignal 0-10V kan användas. Inkoppling 1. Koppla in cirkulationspump (värme; 230V, 10A) till plint 16,17 2. Koppla in matning till ventilställdon (24Vdc) till plint 33,34 3. Koppla in ställdonets styrsignal (0-10V) till plint 35,36 4. Koppla in frysskyddsgivare till plint 47,48 Frysskyddsgivare monteras på vattenbatteriets returleding med klammer så nära batteriet som möjligt. Givaren överisoleras. Inställning Display Nödvändiga inställningar 5. Inställning -> ange kod 8990 -> Temperatur -> Parameter 240 Eftervärme -> Vatten -> Spara Eventuella inställningar 6. Parameter 245 Varmhållning Vattentemperatur -> Ställ in önskat värde -> Spara 7. Parameter 246 Larmgräns Frysskyddsgivare -> Ställ in önskat larmgräns -> Spara Artnr: 180155
