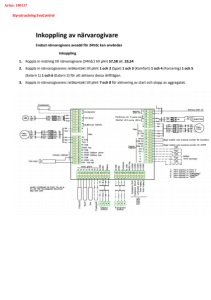

Inkoppling av närvarogivare EvoControl

Styrutrustning EvoControl Inkoppling av närvarogivare Endast närvarogivare avsedd för 24Vdc kan användas Inkoppling 1. Koppla in matning till närvarogivare (24Vdc) till plint 57,58 alt. 33,34 2. Koppla in närvarogivarens reläkontakt till plint 1 och 2 (Spar) 1 och 3 (Komfort) 1 och 4 (Forcering) 1 och 5 (Extern 1) 1 och 6 (Extern 2) för att aktivera dessa driftlägen. 3. Koppla in närvarogivarens reläkontakt till plint 7 och 8 för aktivering av start och stopp av aggregatet. Artnr: 180157
